Os disjuntores vêm em vários tipos, incluindo disjuntores unipolares padrão classificados em 120 volts, que atendem circuitos domésticos, e disjuntores bipolares classificados em 240 volts, que ocupam dois slots na caixa do disjuntor para acomodar aparelhos com requisitos de tensão mais altos. Em contraste, os disjuntores seriais representam um tipo especial de disjuntor projetado para permitir a instalação de dois circuitos de 120-volt dentro de um único slot na caixa do disjuntor. Normalmente, quando a caixa do disjuntor está totalmente carregada e não há slots disponíveis, os disjuntores seriais são escolhidos para instalação.
Apresentando a sériedisjuntores

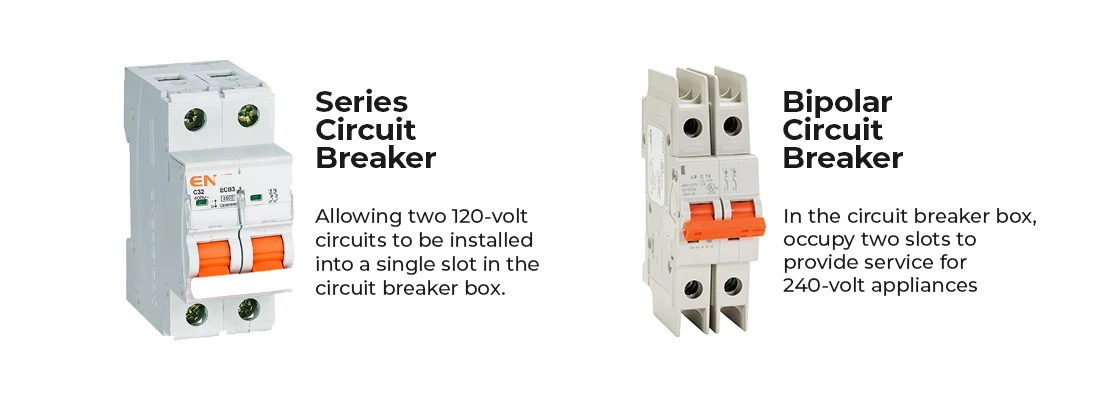

Os disjuntores em série surgem como uma inovação notável! Eles possuem as mesmas dimensões dos disjuntores de 120-volt padrão, mas apresentam duas alças de disjuntor na superfície, permitindo a operação independente de dois circuitos. Com um design interno exclusivo que incorpora mecanismos dedicados, eles controlam e protegem eficazmente cada circuito. Em caso de sobrecarga em um circuito, apenas uma manopla atua, garantindo o funcionamento ininterrupto do outro circuito.
No entanto, nem todos os painéis de disjuntores podem acomodar disjuntores em série, tornando-os mais preciosos e raros. Antes de optar por disjuntores em série, é necessária consulta com os inspetores elétricos locais para verificar sua admissibilidade e a quantidade permitida. Normalmente, os disjuntores em série tornam-se uma solução diferenciada quando os painéis existentes não podem mais acomodar disjuntores adicionais. No entanto, as opções de utilização de disjuntores em série podem ser limitadas em novas construções.
Vantagens dos disjuntores em série
Os disjuntores em série oferecem vantagens distintas quando comparados a soluções alternativas. Ao contrário dos disjuntores finos, eles constituem uma entidade singular, abrigando dois mecanismos de disjuntor internos, em vez de disjuntores finos montados lado a lado em um único slot. Isso confere maior estabilidade e confiabilidade aos disjuntores em série, ao mesmo tempo que fornece proteção para dois circuitos em espaço limitado.
Seja para melhorar o gerenciamento de circuitos ou resolver a escassez de slots, os disjuntores em série apresentam uma escolha cativante. Eles fornecem proteção segura para seus circuitos ao mesmo tempo em que apresentam um design inovador e inovador. Considere introduzir disjuntores em série em seu sistema elétrico para obter uma fonte de alimentação mais eficiente e confiável, seja em um ambiente residencial ou comercial!
Revelando a instalação de disjuntores em série
Para determinar a presença de disjuntores série, abra a porta do painel de serviço e observe se existe um disjuntor de largura única com duas pequenas chaves seletoras (série ou paralelo). Também conhecidos como disjuntores tandem, slimline ou duplos, os disjuntores em série ocupam o espaço de um disjuntor unipolar. Ao contrário dos disjuntores bipolares que atendem a um circuito de 240-volt único, os disjuntores em série atendem a circuitos de dois 120-volt e não fornecem tensão de 240-volt a um único circuito. Outro tipo de disjuntor duplo é o "disjuntor quádruplo", que atende circuitos de dois 240- volts, mas tem a mesma largura de um disjuntor bipolar padrão.
A instalação adequada de disjuntores em série é essencial para cumprir os regulamentos e garantir a segurança. Eles só podem ser usados em slots específicos do painel, e o próprio painel deve ser projetado para acomodar disjuntores em série. Além disso, as braçadeiras do disjuntor devem ser instaladas nos slots apropriados. Nem todos os painéis são adequados para disjuntores em série, pois apenas alguns slots podem acomodá-los. Normalmente, os disjuntores em série são empregados quando o espaço do painel é limitado e há necessidade de adicionar dois circuitos de 120-volt ou criar espaço para um novo circuito de 240-volt em um local diferente no painel. Se desejar verificar se o seu painel é adequado para a instalação de disjuntores em série, consulte um eletricista profissional. Modificar disjuntores em série para caber em locais incompatíveis pode ser extremamente perigoso.
Garanta a conformidade e segurança de seus circuitos elétricos instalando disjuntores em série corretamente por eletricistas qualificados. Eles poderão avaliar a adequação do seu painel e tomar as medidas necessárias para garantir um fornecimento de energia seguro e confiável. Evite tentar modificações ou instalações de circuitos por conta própria para mitigar riscos potenciais e não conformidades.
